Enfriadora con condensador evaporativo: variador refrigerado por líquido para un compresor de levitación magnética

La enfriadora integral con condensador evaporativo funciona con un circuito de agua enfriada. El agua enfriada es el medio que transporta la capacidad de refrigeración: intercambia calor con el refrigerante dentro del evaporador, cede su calor al refrigerante, se bombea por tuberías hasta los equipos de tratamiento de aire que la necesitan, recoge el calor del aire tratado y regresa al evaporador para empezar de nuevo. El compresor es el corazón del ciclo: aspira gas refrigerante a baja presión del evaporador, lo comprime hasta gas caliente a alta presión, lo descarga al condensador y allí el gas cede su calor al agua enfriada y se condensa en líquido a baja temperatura y alta presión.

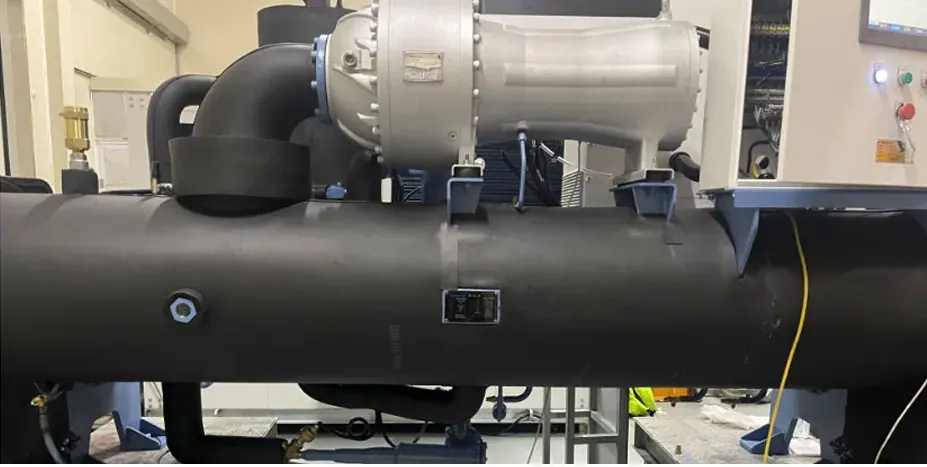

Esta unidad concreta utiliza un compresor de levitación magnética. El eje se sostiene con cojinetes magnéticos y gira sin contacto mecánico, lo que elimina el sistema de aceite y las pérdidas por fricción, pero también implica que el variador debe controlar el eje con gran precisión. La estabilidad de velocidad no es en este compresor una función de confort: es lo que mantiene el eje separado de sus cojinetes de apoyo.

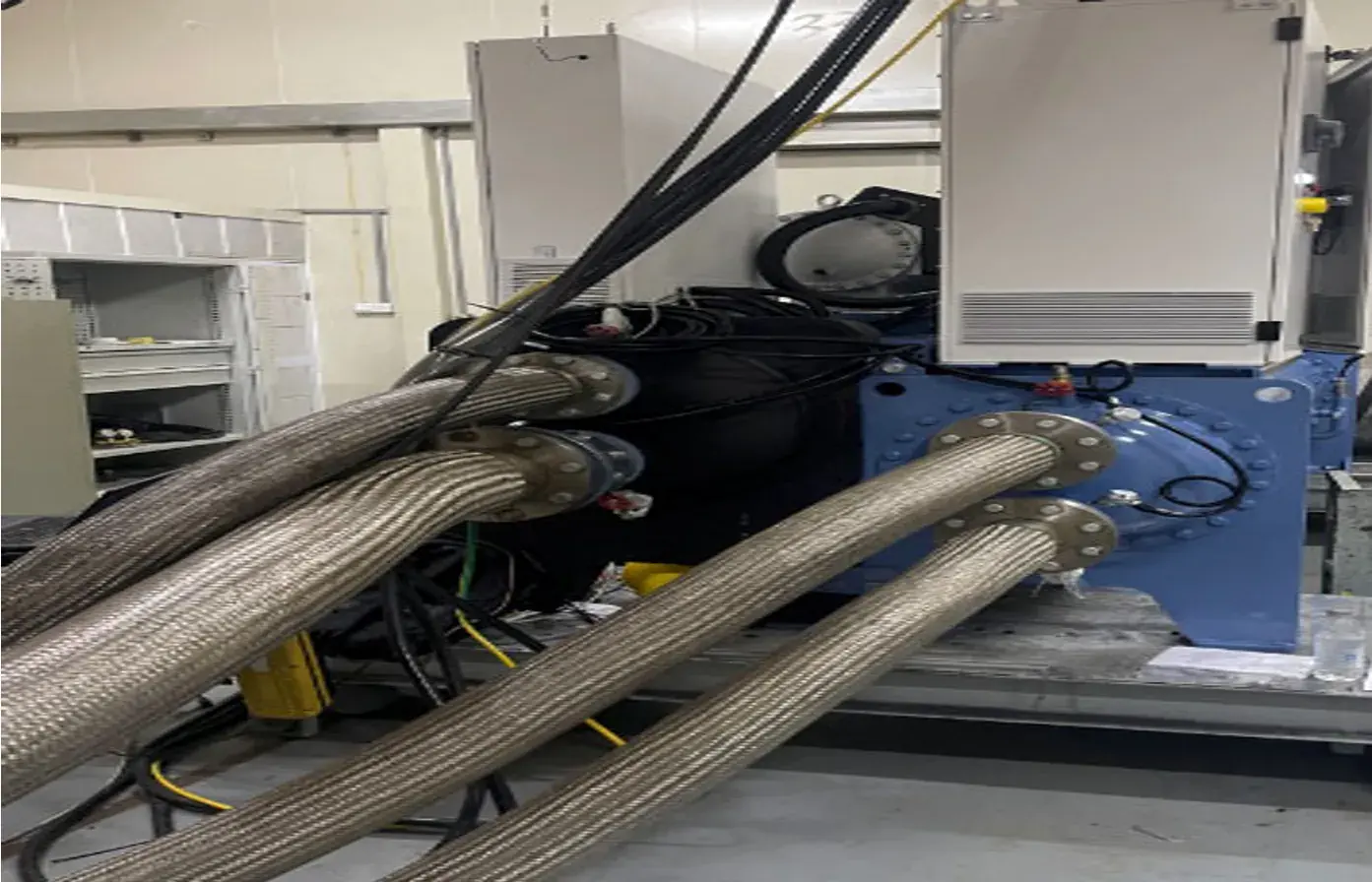

El variador especificado a partir de los parámetros del compresor fue una unidad de 160 kW y 300 A nominales en versión refrigerada por líquido. La refrigeración líquida no fue una preferencia, sino una consecuencia de dónde vive el variador: el cuadro va dentro de una enfriadora compacta, y un variador refrigerado por aire en esa posición aspiraría la humedad y el polvo que la propia unidad genera. Refrigerar el variador a través del circuito de agua de la unidad mantiene la electrónica estanca.

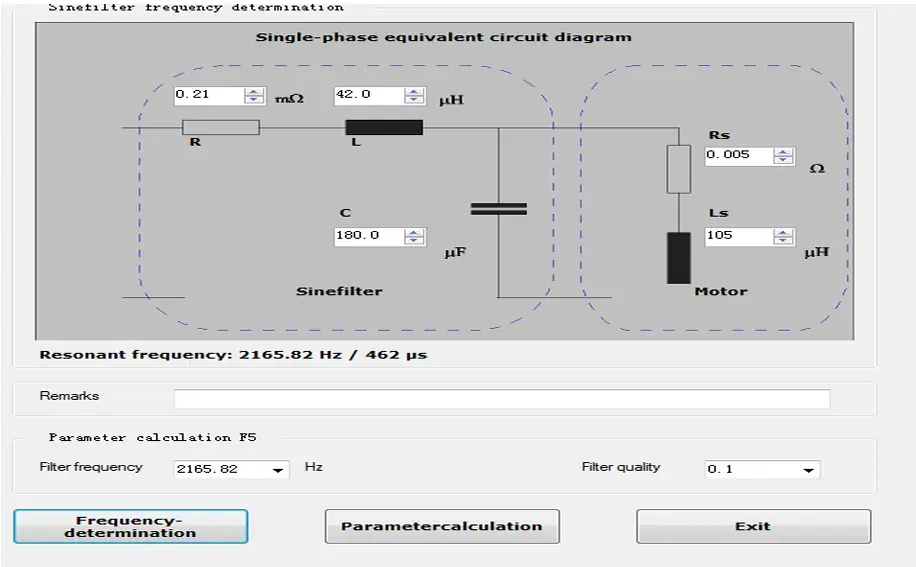

El cliente solicitó además un filtro senoidal entre variador y motor, algo habitual en máquinas con cables de motor largos o con bobinados que conviene aliviar de los frentes de conmutación rápidos. La puesta en marcha tuvo que respetar el orden de las operaciones: con el filtro fuera de circuito y sin carga en el eje, se aprendieron primero los parámetros del motor —2× resistencia de fase y 2× inductancia de fase—. Solo después se descargaron los parámetros propios del filtro a la placa del variador, en cada caso como inductancia y resistencia de fase, y se modificaron los parámetros correspondientes para que el modelo del filtro surtiera efecto. No está permitido conectar los condensadores del filtro directamente a la salida del variador, y el cableado se dispuso en consecuencia.

La unidad recorrió después todas las condiciones de funcionamiento especificadas por el cliente, y el variador mantuvo el compresor estable en todas ellas. Ese es el resultado útil que cabe reportar: no una única cifra de eficiencia espectacular, sino la confirmación de que un variador refrigerado por líquido con un filtro senoidal correctamente puesto en marcha cubre todo el margen de servicio de una enfriadora de levitación magnética, que es lo que necesita un fabricante de unidades compactas antes de comprometer un variador en un diseño de producción.
