Unidad de frenado YDBU 160–355 kW
La YDBU es una unidad de frenado para sistemas de variadores trifásicos de 380 V, con 160–355 kW por unidad. Evacúa el exceso de energía del bus DC durante la desaceleración, con tensión de actuación de 600–760 VDC, display LED y protección contra sobrecorriente, sobrecalentamiento y cortocircuito.

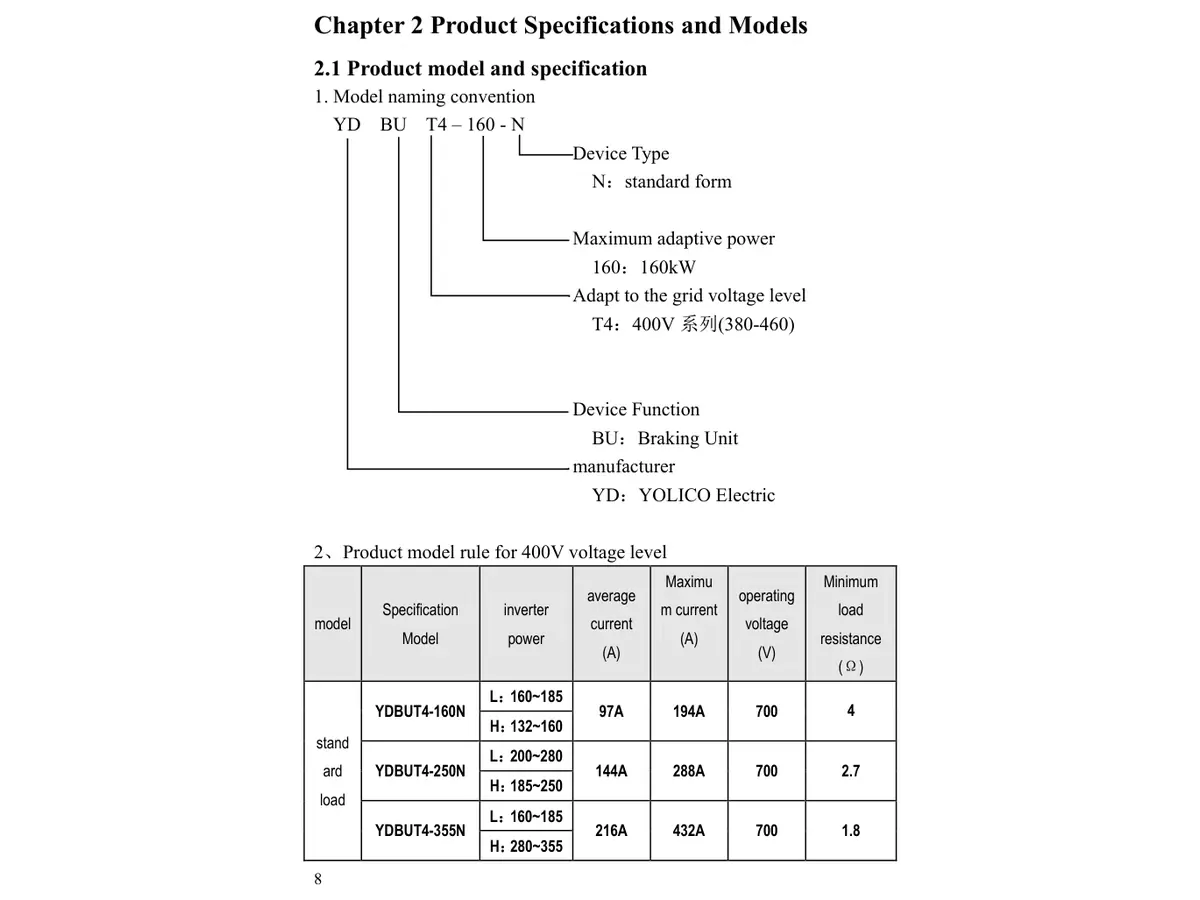

| Capacidad por unidad | 160–355 kW @ sistema trifásico 380 V |
|---|---|
| Tensión de actuación | 600–760 VDC, histéresis de 15 V |
| Display | LED digital |
| Protección | Sobrecorriente, sobrecalentamiento, cortocircuito |
| Conexión | Individual o en paralelo (maestro/esclavo) |
Descripción del producto
Cuando un variador desacelera una carga de alta inercia, el motor devuelve energía al bus DC y la tensión del bus sube. La YDBU supervisa el bus y conmuta una resistencia de frenado entre 600 y 760 VDC con una histéresis de 15 V, manteniendo el bus por debajo del umbral de sobretensión del variador para que la máquina pueda frenar a tiempo.

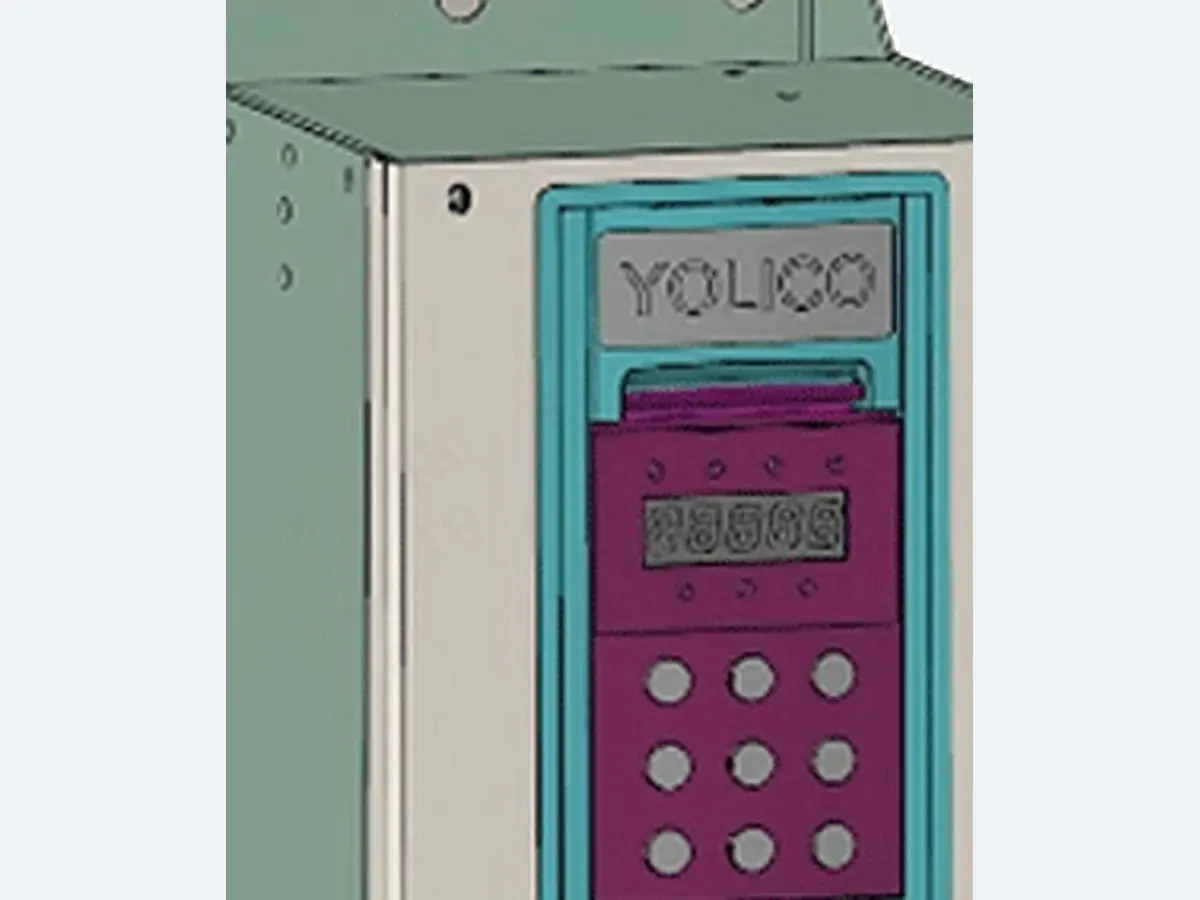

Una YDBU cubre 160–355 kW en un sistema trifásico de 380 V. Para bastidores mayores, las unidades se conectan en paralelo con control maestro/esclavo para repartir uniformemente la corriente de frenado. El panel LED muestra el estado de un vistazo, y la protección integrada contra sobrecorriente, sobrecalentamiento y cortocircuito mantiene seguras las condiciones de falla.
Características principales
- Unidad de frenado para sistemas trifásicos de 380 V
- 160–355 kW por unidad
- Tensión de actuación 600–760 VDC, histéresis de 15 V
- Conexión en paralelo con control maestro/esclavo
- Display LED; protección contra sobrecorriente, sobrecalentamiento y cortocircuito
Preguntas frecuentes sobre YDBU
¿Necesito una unidad de frenado para mi aplicación?
Si la carga desacelera rápido o arrastra el motor cuesta abajo — montacargas, centrífugas, ventiladores centrífugos, transportadores descendentes — la energía regenerada disparará el variador por sobretensión. Indíquenos los kW del motor y el tiempo de parada y confirmamos el tamaño de YDBU en 24 horas.
¿Pueden trabajar varias unidades juntas?
Sí. Las unidades YDBU se conectan en paralelo con control maestro/esclavo, de modo que la corriente de frenado se reparte uniformemente en sistemas mayores sin corrientes circulantes.
Línea de producto relacionada
Accesorios eléctricos generalesInformación de pedido
Condiciones estándar de exportación para esta línea. Envíenos la placa del motor o su lista de equipos y le confirmaremos el modelo exacto, el precio y el plazo.
- Cantidad mínima de pedido (MOQ)
- 1 unidad (se aceptan pedidos de muestra)
- Embalaje estándar
- Embalaje en caja de cartón y caja de madera contrachapada
- Plazo de entrega
- 10 días tras la confirmación del pedido
- Forma de pago
- L/C, D/A, D/P, T/T, Western Union
- Capacidad de suministro
- 500–8.000 unidades al mes
- Lugar de origen
- Wuxi, Jiangsu, China
Las cajas de contrachapado están exentas de la NIMF 15, por lo que no se exige certificado de fumigación en destino.
